丹佛斯VLT^® 6000 變頻器是專門為暖通空調(HVAC)應用而設計的一款變頻器。由于采用了自動能量?jī)?yōu)化原理，能確保電機得到最大的節點量：并且內置PID調節器，可選擇連接兩個反饋信號和兩個設定點。因此廣泛應用于HVAC設備中。
上海津信變頻器維修中心最近接到一臺VLT6000的變頻器。客戶送修時告訴維修工程師，該變頻器在現場使用了幾年，最近外部端子無法開機。由于該變頻器帶的負載是暖通空調的風機，需要盡快維修。

檢查過程：
送修變頻器型號是VLT6052，緊湊型、IP20的變頻器。維修人員先將變頻器的上蓋板的螺絲擰開，將變頻器的控制卡，電源卡，RELAY CARD依次拆下。檢查變頻器的整流模塊和逆變模塊，發現整流和逆變模塊沒有損壞，主回路電解電容也是好的。依次檢查變頻器的RELAY CARD,電源卡。測試結果也是好的。將變頻器完全安裝好，在輸入側端子L1、L2、L3送電測試。發現變頻的控制卡上控制端子12和20之間沒有24VDC電壓。因此該變頻器端子無法開機的原因是：12和20號端子沒有24VDC電壓。

故障原因分析：

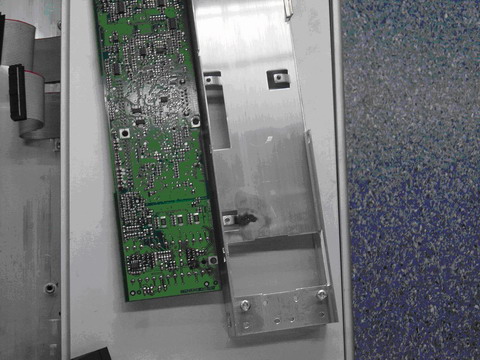

將變頻器的控制卡拆開，發現變頻器控制卡12號端子后面有明顯打火燒黑的痕跡。由于這兩個端子是變頻器的24VDC輸出，其最大的負載是200MA的電流，并且是和電源電壓進行電氣隔離。由于檢測變頻器電源卡已經確認，電源卡的開關電源工作正常，因此導致這種情況發生的原因是：外部有強電串到12號端子上。

維修過程：
將變頻器控制卡上損壞的元件拆除，將打火燒黑的部分處理干凈，同時更換上好的元件。安裝好控制卡，進行控制卡測試，測試結果通過。將變頻器完全安裝好上，給變頻器送電測試，輸出電壓三相平衡，做負載試驗合格，滿足出廠標準，變頻器修復。
維修經驗總結：
上海津信變頻器維修中心對于此類故障有豐富的經驗，還多次受到客戶的邀請去現場幫客戶解決此類問題，深受客戶的好評。此類故障產生的主要原因是：變頻器控制卡12號控制端子上有強電進入，可能是由于操作不當造成。
